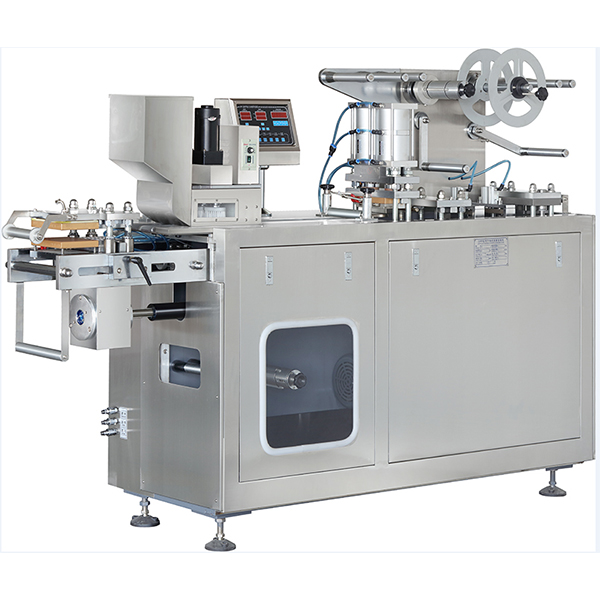

一、性能特点
1、采用国内新型的传动机构，由排链带动主传动轴，免除了其它齿轮传动的误差和噪音。
2、电器采用进口控制系统，便可按照客户要求，配置缺料漏补装置和缺粒检测剔除装置（欧姆龙传感器）。采用进口变频调速器。
3、采用光电控制系统，PVC、PTP、热带铝包装自动送料、废边自动冲切装置，确保超长距离多工位同步稳定性。
4、可另配光电检测校正装置，配进口步进电机牵引，图文对版印刷包装，优化包装物档次。
5、本机适用行业：食品、器械、五金、电子泡罩密封包装。

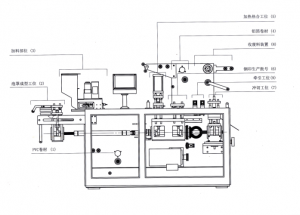

二、工作原理
四、配置清单
| 序号
Item |
名称
Name |
规格\型号
Spec/model |
品牌
Brand |
数量
Qty |
| 1 | 牵引气缸
Traction Cylinder |
SSA φ32×15 | 考格尔
Kaogeer |
2 |
| 2 | 主电机
Main Motor |
YS1500W-4R | 浙江台邦
ZhejiangTaibang |
1 |
| 3 | 成型加热板
Forming heating plate |
170×130×20 | 浙江宏星
Zhejiang hongxing |
2 |
| 4 | 热封加热板
Heating sealing plate |
158×110×20 | 浙江宏星
Zhejiang hongxing |
1 |
| 5 | 变频器
Frequency inverter |
DVA-3S0015G | 德莱尔 | 1 |
| 6 | 加料器电机
Feeding motor |
70-CK-25-K | 瑞安迈力 | 1 |
| 7 | 收放料电机
Waste material collection motor |
4GN-15-K | 瑞安迈力 | 2 |
| 8 | 电热偶
Thermocouple |
TES-2M | 台湾泰仕
Tes Taiwan |
2 |
| 9 | 空气断路器
Air circuit breaker |
C65N-25A/3P | 施耐德
Schneider |
1 |
| 10 | 空气断路器
Air circuit breaker |
C65N-10A/1P | 施耐德
Schneider |
2 |
| 11 | 空气断路器
Air circuit breaker |
C65N-6A/1P | 施耐德
Schneider |
1 |
| 12 | 继电器
Relay |
HRS4H-S | 香港港汇
HKE |
5 |
| 13 | PC控制面板
PC controlling panel |
/ | 上海天九
Shanghai tianjiu |
1 |
| 14 | 固态继电器
Solid relay |
SSR-40DA | 台湾阳明
Fotek Taiwan |
2 |
| 15 | 控制变压器
Controlling Transformer |
JBK3-63 | 浙江正泰
Zhejiang Chint |
1 |
| 16 | 电磁阀
Electromagnetic valve |
SG4V210-08 | 台湾亚德客
AirTAC |
3 |
| 17 | 急停按钮
Emergency button |
XB2-BS542 | 施耐德
Schneider |
1 |
| 18 | 光电传感器
Photoelectrical sensor |
J12-A4JK | 百得利
BDL |
3 |
五、技术参数
| 冲裁次数
Punches frequency |
10∽50（次/分）
10-50times/min |
| 生产能力
Production capacity |
4200∽8400（一冲两版）（版/小时）
4200–8400plates/hour( two plates one time) |
| 成型面积及深度
Max. forming area and depth |
240×170(标准深度≤15mm）深度26mm
240×170(standard thickness≤15mm) Max. depth 26mm |
| 行程范围
Stroke range |
40∽160mm（可按用户要求设计）
40-160mm( can be designed as per user’s required) |
| 标准版块
Standard plate size |
80×57mm（可按用户要求设计）
80x57mm ( can be designed as per user’s required) |
| 洁净压缩空气
Clean compressed air |
0.4∽0.6Mpa |
| 耗气量
Air compressed capacity |
（空压机）≥0.3m3/min |
| 电源总功率
Total power supply |
380V 50HZ 6.2kw |
| 主电机功率
Main power |
1.5KW |
| PVC硬片
PVC hard film |
（0.15∽0.5）×250mm |
| PTP铝箔
PTP Aluminum film |
（0.02∽0.035）×250mm |
| 透析纸
Dialysis paper |
（0.02∽0.035）×250mm |
| 模具冷却
Mould cooling |
自来水或循环水
Tap water or recycling water |
| 外形尺寸
Overall dimension |
3000×730×1600mm（L×W×H） |
| 整机净重
Net Weight |
1400KG |
| 毛重
Gross Weight
|
1600KG |
| 噪音
Noise |
<75分贝
<75dB |
