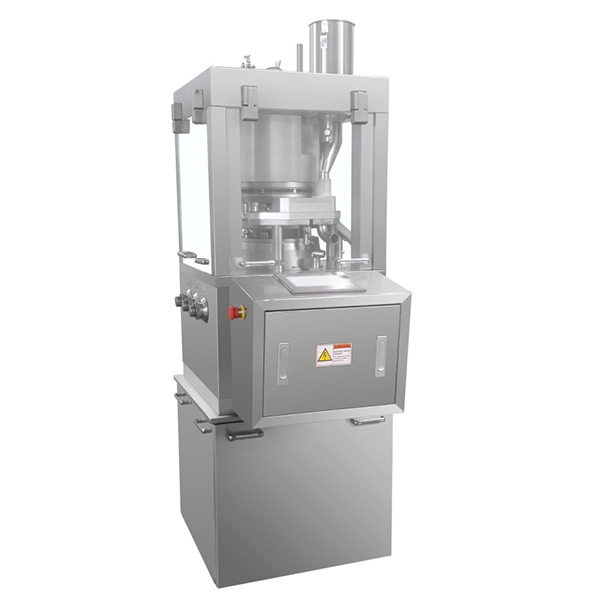

ZPS系列智能压片机

发布时间:2019/06/24 多功能机型 小批量机型 旋转式压片机 浏览次数:101

详细参数

一、主要用途
本机是一种智能型的小型旋转式压片机。适用于制药工业药品研发中心、实验室等片剂的小批量生产。
系统采用PLC控制,触摸屏可显示工作转台转速,可设定系统压力、充填深度、预压和主压片厚、压片产量。可显示每副冲模在工作状态的即时工作压力,可设定工作冲模平均压力。可显示强迫加料器叶轮的转速。具有紧急停车、电机过载及系统超压等故障内容的显示。
二、结构特点
1.双压式,单面出片。使用IPT冲模,可将颗粒状原料压制成圆形片和各种规格的异形片。
2.有预压和主压两次压片功能,可提高压片质量。
3.采用触摸屏调速装置,操作方便,安全可靠。
4.采用PLC编程器,具有数字化显示功能,如接配有US口,可实现压片工作状态的数据采集。
5.主传动结构合理,传动稳定性好,使用寿命长。
6.配有电机过载保护装置,当压力过载时,能自动停机。有压力超压保护、紧停装置、强排风散热装置。
7.不锈钢外围罩壳为全封闭形式,凡与药物接触的零件均采用不锈钢材料或经表面处理。
8.压片室四面为透明有机玻璃,且能全部打开,易于内部清理和保养。
9.配强迫加料器或普通加料器。
三、技术参数:

型号 ZPS8 ZPS10
冲模数(付) 8 10
冲模形式:IPT D D
最大压片压力(千牛) 60 60
最大预压力(千牛) 10 10
最大压片直径(毫米) 25 25
最大充填深度(毫米) 17 17
最大片剂厚度(毫米) 6 6
转盘转速(转/每分) 5-30 5-30
最大生产能力(片/每时) 14400 18000
电机(千瓦) 2.2 2.2
外形尺寸(毫米) 750×660×1620 750×660×1620
主机重量(公斤) 780 780

四、电器配置清单

编号 名称 型号 数量 生产商
1 三相异步电动机 QA100L4 2.2KW 1 ABB
2 总电源开关 LW26-20 1 长江电器开关厂
3 多极断路器 IC65N-D-20A 1 施耐德
4 单极断路器 IC65N-C-10A 2 施耐德
5 风扇 SF/102SAT 220V 2 上海
6 PLC 编程控制器 SIMATIC-S7-200CN 1 西门子
7 模块 FP0-A80 1 西门子
8 人机操作界面 6AV6-648-OBCII-3A40 1 西门子
9 变频器 3ø AC400-380V 3P 1 西门子
10 电源开关 S-25-24 1 铭伟电气
11 中间继电器 MY4N-J24VDC 3 欧姆龙
12 接近开关 IAD04NA-T38 2 上海普邦
13 紧急停车开关 NPZ-BS542 1 正泰电气
14 电子尺 CWY25F 3 上海
15 位移放大器 DZC 1 上海
16 压力放大器 ZPD-23 1 上海
17 压力传感器 BHR-3 1 上海

五、主要材料配置清单

名称 材料 表面热处理硬度
转台 QT500-7铸铁制造    无
中心轴和传动轴材料 GB/T3077-1999规定的40Cr中碳合金结构钢
主传动蜗轮 GB/T1176-1987规定的ZQSn10-1锡青铜 表面热处理硬度为HRC45-48
蜗杆蜗轮 GB/T3077-1999规定的40Cr中碳合金结构 表面热处理硬度为HRC45-48
压轮 GB/T1222-1984规定的GCr15高碳铬轴承钢 压轮外圆表面热处理硬度为HRC60-62
轨导 用GB/T1222-1984规定的GCr15高碳铬轴承钢 钢制导轨与冲杆接触的表面热处理硬度为HRC58-62。



加料器 铝合金镀特氟龙处理
台中板



不低于GB9439-1998规定的HT200铸铁
主体材料 不低于GB9439-1998规定的HT200铸铁制造
料斗



不锈钢(OCr18Ni9)



面板围罩 不锈钢(OCr18Ni9)



上压轮架罩 不锈钢(OCr18Ni9)
