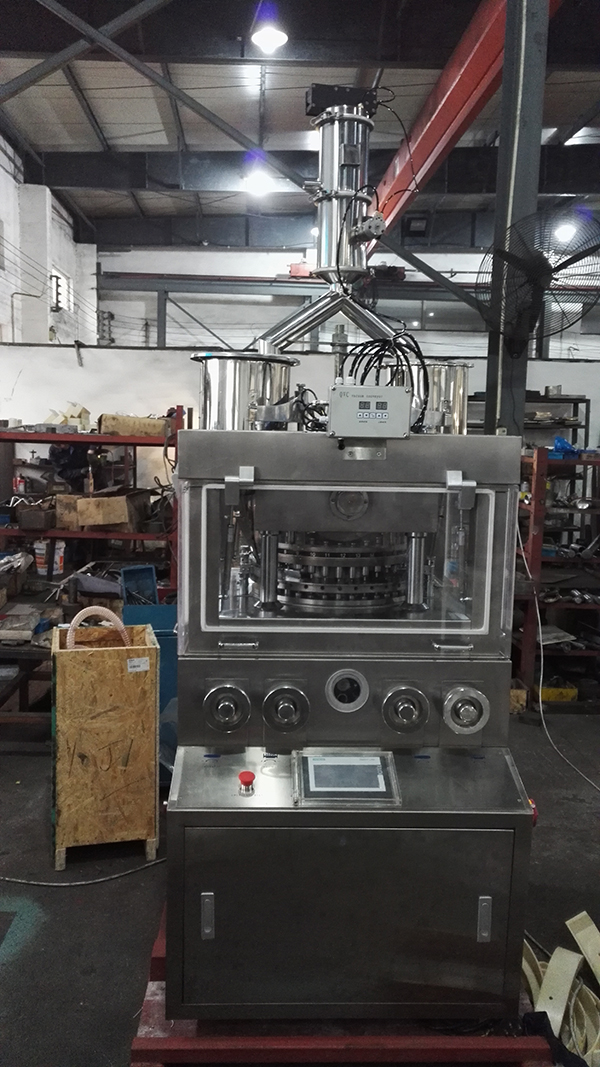

ZPW29、31旋转式压片机

发布时间:2019/06/24 中试机型 大批量生产机型 旋转式压片机 浏览次数:96

详细参数

一、主要用途:
本机是一种双压式多功能自动旋转连续压片的机器,将颗粒状原料压制成片剂。其主要用于制药工业的生产,同时用于化工,食品,电子等工业部门,根据客户要求可以压制异形片,双层片、环形片等。

二、工作原理:
1外围罩壳为全封闭式,材料采用不锈钢,内部台面用不锈钢材料,能保持表面光泽及防止交叉污染,符合GMP。
2 用透明防护罩可以清楚地看到机械操作的情况。且能全部打开易于清洗和保养。
3转速为无极调速,可以任意调节。
4操作方便,转动平稳,安全准确。实行机电一体化,采用触摸屏PLC控制及操作。
5 传动系统密闭在机器主体下方油箱中,是安全分隔的独立部件,不会互相污染,又使传动轴侵润油池中,得到充分的润滑,噪音和磨损减少。
6 机械装吸尘装置,能将压制室内飞扬的粉尘吸收干净。
7压制双层片时,产量减半。
三、主要技术参数:

型   号 ZPW29 ZPW31
冲模数(付) 29 31
最大压片压力(千牛) 80 80
最大压片直径(毫米) 25 22
最大充填深度(毫米) 15 15
最大片剂厚度(毫米) 8 6
转 盘 转 速(转/分) 36 36
生 产 能 力(片/时) 125000 135000
电 动 机   (千瓦) 4 4
外 形 尺 寸(毫米) 1230*950*1670 1230*950*1670
主 机 重 量(公斤) 1700 1700

四、主要电器配置清单

序号 名称 规格型号 制造商或产地
1 变频器 MM420-7.5kw 380V 德国西门子
2 电动机 112M-4(ABB) 上海跃进
3 可编程控制器PLC S7-224XP+EM231 德国西门子
4 触摸屏MPI TP177B 德国西门子
5 不锈钢 304 昆山
6 PLC连接电缆 德国西门子
7 转盘 300铸铁 上海
8 开关电源 S-50-24 中国台湾
9 电源开关 ER-163B 3P 中国台湾
10 电动润滑泵 VERSAⅢ 南京
11 轴承 中国轴承厂
12 其他电器 进口或独资、合资企业

五、主要材料配置清单

名称 材料 表面热处理硬度
转台 1QT500-7铸铁制造(标准配置)

2QT500-7铸铁整体镀镍磷合金(选配)

   无
中心轴和传动轴材料 GB/T3077-1999规定的40Cr中碳合金结构钢
主传动蜗轮 GB/T1176-1987规定的ZQSn10-1锡青铜 表面热处理硬度为HRC45-48
蜗杆蜗轮 GB/T3077-1999规定的40Cr中碳合金结构 表面热处理硬度为HRC45-48
压轮 GB/T1222-1984规定的GCr15高碳铬轴承钢 压轮外圆表面热处理硬度为HRC60-62
轨导 用GB/T1222-1984规定的GCr15高碳铬轴承钢 钢制导轨与冲杆接触的表面热处理硬度为HRC58-62。



加料器 锡青铜ZQSn6-6-3,表面镀铬
台中板



不低于GB9439-1998规定的HT200铸铁
主体材料 不低于GB9439-1998规定的HT200铸铁制造
料斗



不锈钢(OCr18Ni9)



面板围罩 不锈钢(OCr18Ni9)



上压轮架罩 不锈钢(OCr18Ni9)
