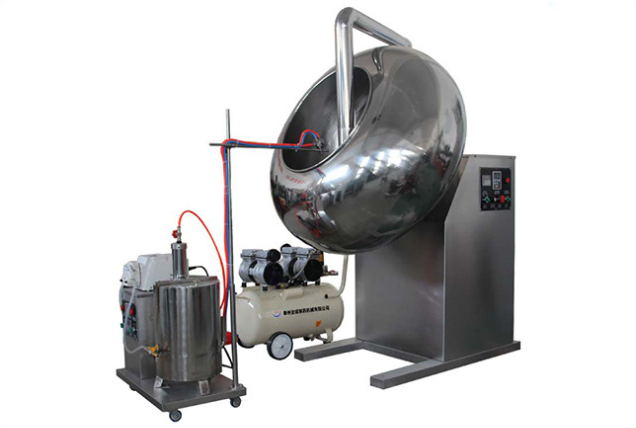

BG系列高效包衣机

发布时间:2016/03/09 包衣设备 高效包以机 浏览次数:87

详细参数

BG系列高效包衣机

一、用途:

BG系列有孔包衣机是制药工业固体制剂生产中的主要设备之一,主要用于片剂、丸剂等有机膜包衣、水溶膜包衣、缓释性和控释性、糖衣包衣等。广泛用于制药、食品等行业。

二、原理:

     在包衣滚筒回转作用下,素芯在滚筒内连续运动。蠕动泵将包衣介质输送到喷枪喷覆在素芯表面,在负压条件下,进风空气处理单元

按设定的程序和工艺参数向片床内供给洁净的热风,对素芯进行干燥;热风通过素芯层底部经排风空气处理单元排出,使喷覆在素芯表面的包衣介质快速形成坚固、细密、光整、圆滑的表面薄膜,完成包衣。

三、特点:

BG系列有孔包衣机是我司广泛吸收、消化国外先进技术,结合国情研发成功的高性能包衣设备。该机采用PLC控制,具有工艺过程稳定、生产效率高、包衣材料与能源消耗低等特点。采用优质奥氏体不锈钢制造,所有转角圆弧过度,无死角、无残留;内外表面经高度抛光,易于清洗。完全符合药品生产的GMP要求。

四、主要尺寸:

n 主机:1210*920*1830(长×宽×高mm)

n 高效防震热风机:650*600*1700(长×宽×高mm)

n 除尘防震消音排风机:800*750*1700(长×宽×高mm)

五、主要技术参数:

型     号BG-150BG-80BG-40BG-10
生产能力(kg)150804010
滚筒转速(r/min)4-204-244-284-30
主机功率(kw)2.21.51.10.55
外形尺寸(mm)1760×1320×20301480×1030×19201210×920×1830950×750×1530
包衣滚筒直径(mm)Φ1200Φ930Φ780Φ600
排风电机功率(kw)5.532.20.75
排风机流量(m3/h)7419526835171285
热风电机功率(kw)1.51.10.750.37
热风机流量(m3/h)235616851285816
洁净空气压力(MPa)≥0.4≥0.4≥0.4≥0.4
耗气量(kg/h)≤106≤85≤7460
主机重量(kg)850600500200

六、制作及加工标准:

1、箱体外表平整<5%度,光洁度0.4um,其中主机面板进行“光污染处理”主机部件采用冲压模具成形、流线型好、整机美观、氩弧焊接、精密抛磨。

2、PLC全程输入程序控制系统为加拿大公司生产,触摸屏为加拿大公司生产,全电脑输入及输出并可设定程序,程序自控、自检、超温故障报警、操作简便。

3、整机空气净化程度高、高效、节能、密闭工作(10万级)

4、制作过程均依据企业产品执行标准及参照制药企业实施GMP指南的设备制作标准制造。

5、 其它制作标准均以行业及企业标准规范执行。

七、产品细节



八、主要功能配置:

名称触摸屏气动搅拌供料桶调速电机变频器送引风机净化过程喷枪其它



配件

送风出风
单位
数量11112112配套

、材料外购件及供应(整机全部为不锈钢材制作)

序 号名   称规格型及材料单 位数 量制作及供应
1主  机304-2B镜面板、材厚δ2.01自  制
2热风机304-2B磨砂板材厚δ内1.2外1.21自  制
3排风机304-2B磨砂板、材厚δ1.21自  制
4供料桶304-2B镜面板、δ1.21自  制
5调速电机JDIA—40d1南  京
6触摸屏PLC—5.7″单屏四出两入模块1加拿大
7变频器TE—380—100级补偿曲线1台  达
8送、引风机B4—72—122上海应发
9蠕动泵常州1
10高效过滤器高效、亚高效2常  州
11喷   枪LPA—1002日本岩田
12有孔滚筒316L镜面、材厚δ2.01自  制
13集灰袋无纺布1自  制
14枪  架304-2B1自  制
15风管、弯头304-2B材厚δ1.24自  制
